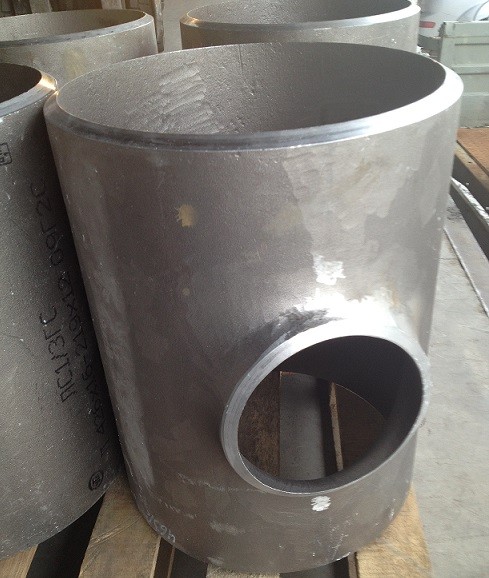

Таблица размеры и вес стальных тройников для труб

Таблица размеры и вес стальных тройников - АО “Металл”
Оформить заказ

Размеры и вес стальных тройников по ГОСТ 17376-2001 исполнение 1

DN — условный проход;
D — наружный диаметр равнопроходных тройников; больший наружный диаметр переходных тройников;
D1 — меньший наружный диаметр переходных тройников;
Т — толщина стенки детали с диаметром D;
Т1 — толщина стенки детали с диаметром D1;
Тв — толщина стенки скругления магистралей и ответвления;
F – длина от центра отверстия ответвления до плоскости торца отверстия магистралей;
Н – высота между плоскостью торца третьего ответвления и центром отверстия магистрали.

DN D T D1 T1 F H Вес, кг
15 21,3 2.0
3.2
4.0		 21.3 2.0
3.2
4.0		 25  25 0.19
0.30
0.38
20 26.9 2.0
3.2
4.0		 2.0
3.2
4.0		 29 29 0.26
0.42
0.52
2.0
3.2
4.0		 26.9 2.0
3.2
4.0		 0.23
0.37
0.46
25 33.7 2.3
3.2
4.5		  21.3 2.0
3.2
4.0		 38 38 0.25
0.35
0.40
2.3
3.2
4.5		  26.9 2.0
3.2
4.0		 0.25
0.35
0.40
2.3
3.2
4.5		  33.7 2.3
3.2
4.5		 0.40
0.64
0.80
32 42.4 2.6
3.6
5.0		 21.3 2.0
3.2
4.0		 48 48 0.79
1.10
1.50
2.6
3.6
5.0		  26.9 2.0
3.2
4.0		 0.79
1.10
1.50
2.6
3.6
5.0		  33.7 2.0
3.2
4.0		 0.79
1.10
1.50
2.6
3.6
5.0		  42.4 2.6
3.6
5.0		 0.79
1.10
1.50
40 48.3 2.6
3.6
5.0		 26.9 2.0
3.2
4.0		 57 57 1.00
1.40
2.00
2.6
3.6
5.0		  33.7 2.3
3.2
4.5		 1.00
1.40
2.00
2.6
3.6
5.0		  42.4  2.6
3.6
5.0		 1.00
1.40
2.00
2.6
3.6
5.0		  48.3 2.6
3.6
5.0		 1.00
1.40
2.00
50 60.3 2.9
4.0
5.6		 33.7 2.9
4.0
5.6		 64 51 1.60
2.20
3.00
2.9
4.0
5.6		  42.4 2.6
3.6
5.0		 57 2.9
4.0
5.6
2.9
4.0
5.6		  48.3 2.6
3.6
5.0		 60 2.9
4.0
5.6
2.9
4.0
5.6		  60.3 2.3
3.2
4.5		 64 2.9
4.0
5.6
65 76.1 2.9
5.0
7.1		 42.4 2.6
3.6
5.0		 76 64 3.20
5.50
7.90
2.9
5.0
7.1		  48.3 2.9
4.0
5.6		 67 3.20
5.50
7.90
2.9
5.0
7.1		  60.3 2.6
3.6
5.0		 70 3.20
5.50
7.90
2.9
5.0
7.1		  76.1 2.9
5.0
7.1		 76 3.20
5.50
7.90
80 88.9 3.2
5.6
8.0		 48.3 2.9
4.0
5.6		 86 73 2.20
4.00
5.50
3.2
5.6
8.0		  60.3 2.9
4.0
5.6		 76 2.20
4.00
5.50
3.2
5.6
8.0		  76.1 2.9
5.0
7.1		 83 2.50
4.50
6.20
3.2
5.6
8.0		  88.9 3.2
5.6
8.0		 86 2.50
4.50
6.20
100 114.3 3.6
6.3
8.8		 60.3 2.7
4.0
5.6		 105 89 3.80
6.70
10.00
3.6
6.3
8.8		  76.1 2.9
5.0
7.1		 95 4.50
7.80
10.00
3.6
6.3
8.8		  88.9 3.2
5.6
8.0		 98 4.50
7.80
10.00
3.6
6.3
8.8		  114.3 3.6
6.3
8.8		 105 4.5
7.80
125 139.7 4.0
6.3
10.00		  76.1 2.9
5.0
7.1		 124 108 3.40
5.30
16.00
4.0
6.3
10.00		  88.9 3.2
5.6
8.0		 111 3.40
5.30
16.00
4.0
6.3
10.00		  114.3 3.6
6.3
8.8		 117 3.40
5.30
16.00
4.0
6.3
10.00		  139.7 4.0
6.3
10.00		 124 3.40
5.30
16.00
150 168.3 4.7
7.1
11.0		 88.9 3.2
5.6
8.0		 143 124 9.40
16.00
24.00
4.7
7.1
11.0		  114.3 3.6
6.3
8.8		 130 9.40
16.00
24.00
4.7
7.1
11.0		  139.7 4.0
6.3
10.0		 137 9.40
16.00
24.00
4.7
7.1
11.0		  168.3 4.5
7.1
11.0		 143 9.40
16.00
24.00
200 219.1 6.3
8.0
12.5		 114.3 3.6
6.3
8.8		 178 156 16.00
20.00
43.00
6.3
8.0
12.5		  139.7 4.0
6.3
10.0		 162 16.00
20.00
43.00
6.3
8.0
12.5		  168.3 4.5
7.1
11.0		 168 16.00
20.00
43.00
6.3
8.0
12.5		  219.1 6.3
8.0
12.5		 178 23.00
29.00
44.00
250 273.0 6.3
10.0		 139.7 4.0
6.3		 216 191 33.0
52.0
6.3
10.0		  168.3 4.5
7.1		 194 33.0
52.0
6.3
10.0		  219.1 6.3
7.1		 203 33.0
52.0
6.3
10.0		  273.0 6.3
10.0		 216 33.0
52.0
300 323.9 7.1
10.0		 168.3 4.5
7.1		 254 219 47.0
66.0
7.1
10.0		  219.0 6.3
8.0		 229 47.0
66.0
7.1
10.0		  273.0 6.3
8.0		 241 47.0
66.0
7.1
10.0		  323.9 7.1
10.0		 254 54.0
77.0
350 355.6 8.0
11.0		 219.1 6.3
8.0		 279 248
8.0
11.0		 273.0 6.3
10.0		 257
8.0
11.0		 323.9 7.1
10.0		 270
8.0
11.0		 355.6 8.0
11.0		 279 68.0
94.0
400 406.4 8.8
12.5		 273.0 6.3
10.0		 305 283
8.8
12.5		  323.9 7.1
10.0		 295
8.8
12.5		  355.6 8.0
10.0		 305
8.8
12.5		  406.4 8.8
12.5		 88.00
131.00
450 457.0 10.0  323.9 7.1 343 321
 355.6 8.0 330
 355.6 11.0
 406.4  8.8
 457.0  10.0 343
500 508.0 11.0  355.6 8.0 371 356
 406.4  8.8
 457.0  10.0 368
 508.0  11.0 381
600 610.0 12.5 406.4  8.8 432 406
 457.0  10.0 419
 508.0  11.0 432
 610.0 12.5
 700 711.0   711.0    521 521
 800  813.0  813.0  597 597
 900  914.0  914.0  673 673
 1000  1016.0  1016.0  749 749

Размеры и вес стальных тройников по ГОСТ 17376-2001 исполнение 2

DN D T D1 T1 F H Вес, кг
40 45 2.5
4.0
5.0		     40 40 0.3
0.4
0.4
50 57 3.0
4.0
5.0		 45 2.5
3.0
4.0		 50 45 0.4
0.6
0.7
3.0
4.0
5.0		     0.4
0.6
0.7
65 76 3.5
6.0
7.0		 45 2.5
4.0
5.0		 65 60 0.8
1.4
1.6
3.5
6.0
7.0		 57 3.0
5.0
5.5		 0.8
1.4
1.6
3.5
6.0
7.0		     0.8
1.4
1.6
80 89 3.5
6.0
8.0		 57 3.0
4.0
5.5		 80 70 1.5
2.0
2.7
3.5
6.0
8.0		 76 3.5
6.0
7.0		 1.5
2.0
2.7
3.5
6.0
8.0		     1.5
2.0
2.7
100 108 4.0
6.0
8.0
9.0		 76 3.5
5.0
6.0
7.0		 100 80 2.2
3.3
4.5
4.9
4.0
6.0
8.0
9.0		 89 4.0
6.0
8.0
8.0		 2.2
3.3
4.5
4.9
4.0
6.0
8.0
9.0		     2.2
3.3
4.5
4.9
125 133 4.0
6.0
8.0
10.0
12.0		 89 3.5
5.0
6.0
8.0
9.0		 110 95 2.9
4.1
5.9
6.8
8.0
4.0
6.0
8.0
10.0
12.0		 108 4.0
5.0
6.0
9.0
10.0		 2.9
4.1
5.9
6.8
8.0
4.0
6.0
8.0
10.0
12.0		     2.9
4.1
5.9
6.8
8.0
150 159 4.5
6.0
8.0
10.0
12.0		 108 4.0
5.0
6.0
9.0
10.0		 130 110 4.8
6.6
9.0
10.1
12.2
4.5
6.0
8.0
10.0
12.0		 133 4.0
5.0
6.0
10.0
12.0		 4.8
6.6
9.0
10.1
12.2
4.5
6.0
8.0
10.0
12.0		     4.8
6.6
9.0
10.1
12.2
200 219 6.0
8.0
10.0
12.0
16.0		 133 5.0
6.0
8.0
10.0
16.0		 160 140 10.2
13.8
16.8
19.9
26.6
6.0
8.0
10.0
12.0
16.0		 159 5.0
6.0
8.0
11.0
12.0		 10.2
13.8
16.8
19.9
26.6
6.0
8.0
10.0
12.0
16.0		     10.2
13.8
16.8
19.9
26.6
250 273 7.0
10.0
12.0
16.0
18.0		 159 4.5
6.0
8.0
11.0
12.0		 190 175 18.4
26.0
31.2
41.6
46.8
7.0
10.0
12.0
16.0
18.0		 219 6.0
8.0
10.0
12.0
16.0		 18.4
26.0
31.2
41.6
46.8
7.0
10.0
12.0
16.0
18.0		     18.4
26.0
31.2
41.6
46.8
300 325 8.0
10.0
12.0
16.0
22.0		 219 6.0
8.0
10.0
12.0
16.0		 220 200 27.4
34.2
41.1
54.8
75.3
8.0
10.0
12.0
16.0
22.0		 273 7.0
10.0
12.0
16.0
18.0		 27.4
34.2
41.1
54.8
75.3
8.0
10.0
12.0
16.0
22.0		     27.4
34.2
41.1
54.8
75.3
350 377 10.0
12.0
16.0
20.0		 273 7.0
10.0
12.0
16.0		 240 225 46.0
55.2
73.6
92.0
 10.0
12.0
16.0
20.0		  325  8.0
10.0
16.0
18.0		 46.0
55.2
73.6
92.0
 10.0
12.0
16.0
20.0		     46.0
55.2
73.6
92.0
400 426 8.0
10.0
12.0
16.0		 325 8.0
10.0
12.0
16.0		 270 250 55.5
66.6
88.8
100.0
10.0
12.0
16.0
18.0		 377 10.0
12.0
16.0
18.0		 55.5
66.6
88.8
100.0
10.0
12.0
16.0
18.0		     55.5
66.6
88.8
100.0

Продукция в наличии на складе.

Доставка до транспортных компаний бесплатно.

Для заказа звоните: тел. 8 (800) 555-59-82
